Автор: Виктор Куц

Общие вопросы

Что такое системная плата?

Системная (иначе - материнская) плата является главным элементом любого современного компьютера и объединяет практически все устройства, входящие в его состав. Основой материнской платы является набор ключевых микросхем, также называемый набором системной логики или чипсетом (подробнее о нем - ниже). Тип чипсета, на котором построена материнская плата, целиком и полностью определяет тип и количество комплектующих, из которых состоит компьютер, а также его потенциальные возможности.

И в первую очередь - тип процессора. Это могут быть "десктопные" процессоры (от Desktop - процессоры для настольных ПК) - Intel Pentium/Celeron/Core, установленные в разъемы Socket 370/478/LGA 775, AMD Athlon/Duron/Sempron - в Socket 462/754/939/AM2. Кроме того, в корпоративном секторе можно встретить двух-, четырех- и даже восьмипроцессорные высокопроизводительные решения.

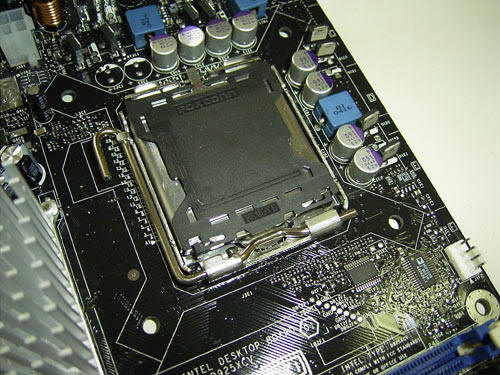

Системная (иначе - материнская) плата

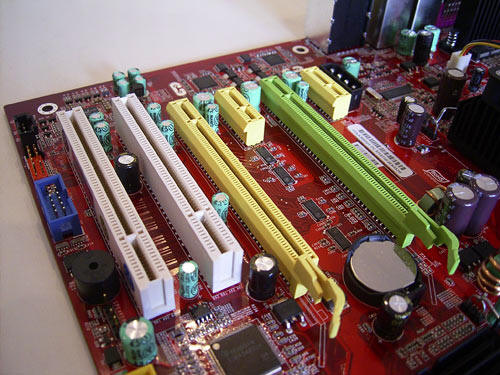

AGP или PCI-Express х16 для установки видеокарты

На системной плате также имеются:

  • слоты DIMM для установки модулей памяти типа SDRAM/DDR/DDR2 (разные для каждого типа памяти). Чаще всего их 3-4, хотя на компактных платах можно встретить только 2 таких слота;
  • специализированный разъем типа AGP или PCI-Express х16 для установки видеокарты. Впрочем, в последнее время, с повальным переходом на видеоинтерфейс последнего типа, сплошь и рядом встречаются платы с двумя, а то и с тремя видеоразъемами. Также встречаются и системные платы (из самых дешевых) без видеоразъемов вообще - их чипсеты имеют встроенное графическое ядро, и внешняя графическая карта для них необязательна;
  • рядом со слотами для видеокарт обычно находятся слоты для подключения дополнительных карт расширения стандартов PCI или PCI-Express х1 (раньше встречались еще и слоты ISA, но сейчас такие платы - музейная редкость);
  • следующая достаточно важная группа разъемов - интерфейсы (IDE и/или более современный Serial ATA) для подключения дисковых накопителей - жестких дисков и оптических приводов. Также там до сих пор находится разъем для floppy-дисковода (3,5" дискеты), хотя все идет к тому, что от него в скором времени окончательно откажутся. Все дисковые накопители подключаются к системной плате с помощью специальных кабелей, в разговорной речи также называемых "шлейфами";
  • недалеко от процессора располагаются разъемы для подключения питания (чаще всего двух типов - 24-контактный ATX и 4-контактный ATX12V для дополнительной линии +12 В) и двух-, трех- или четырехфазный модуль регулирования напряжения VRM (Voltage Regulation Module), состоящий из силовых транзисторов, дросселей и конденсаторов. Этот модуль преобразует, стабилизирует и фильтрует напряжения, подаваемыее от блока питания;
  • заднюю часть системной платы занимает панель с разъемами для подключения дополнительных внешних устройств - монитора, клавиатуры и мыши, сетевых-, аудио и USB-устройств и т.п.
  • кроме вышеперечисленных слотов и разъемов, на любой системной плате имеется большое количество вспомогательных джамперов (перемычек) и разъемов. Это могут быть и контакты для подключения системного динамика и кнопок и индикаторов на передней панели корпуса, и разъемы для подключения вентиляторов, и контактные колодки для подключения дополнительных аудиоразъемов и разъемов USB и FireWire.

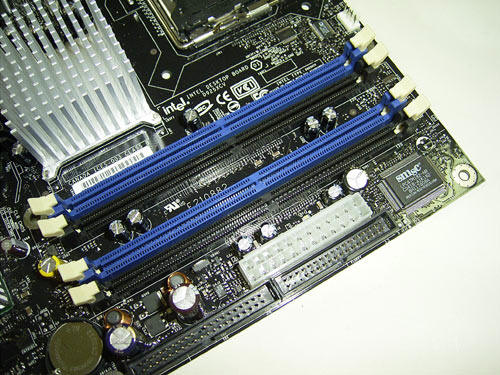

    DIMM для установки модулей памяти типа SDRAM/DDR/DDR2

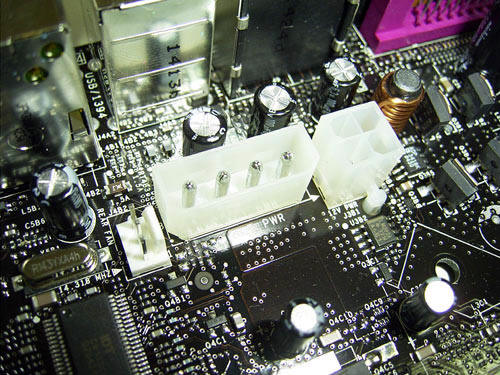

    4-контактный ATX12V для дополнительной линии +12 В

На каждой системной плате в обязательном порядке имеется специальная микросхема памяти, чаще всего установленная в специальную панельку (на жаргоне 0 "кроватку"); впрочем, отдельные производители, с целью экономии впаивают ее в плату. Микросхема содержит прошивку BIOS, плюс батарейку, которая обеспечивает питание при пропадании внешнего напряжения. Таким образом, с помощью всех этих слотов и разъемов, а также дополнительных контроллеров, системная плата объединяет все устройства, входящие в состав компьютера в единую систему.

Каких размеров бывают системные платы?

Материнские платы, помимо функциональности, отличаются друг от друга еще и размерами. Эти размеры стандартизированы и называются форм-факторами (табл.1):

Форм-фактор Размеры платы, мм Размеры платы, мм
ATX 305 х 244
eATX 305 х 330
Mini-ATX 284 х 208 Для малых корпусов
Micro-ATX 244 х 244 Для малых корпусов
Mini-ITX 170 х 170 Для сверхмалых ПК
Nano-ITX 120 х 120 Для сверхмалых ПК

Форм-фактор определяет не только размеры материнской платы, но и места ее крепления к корпусу, расположение интерфейсов шин, портов ввода/вывода, процессорного гнезда и слотов для оперативной памяти, а также тип разъема для подключения блока питания.

В настоящее время наиболее распространен форм-фактор ATX (Advanced Technology eXtended), достаточно большой размер которого позволяет производителям интегрировать на системную плату большое количество функций. Потенциал вариантов ATX уменьшенного размера, конечно, гораздо ниже, однако в настоящее время, когда прогресс в области интегрированных контроллеров различных типов практически сравнял их основные возможности с дискретными решениями (в первую очередь - сетевые и аудио контроллеры, в меньшей степени - видео), большинству непритязательных пользователей типичных офисных (да и не только) систем большего и не нужно. Хотя варианты плат уменьшенного размера и подходят к стандартным корпусам ATX, наиболее целесообразно использовать их в компактных корпусах типа Micro-ATX.

Платформа Intel Viiv - что это?

Аппаратно-программная платформа для "цифрового дома" Viiv (произносится как "вайв"), по замыслу компании Intel, предназначается для использования в домашних развлекательных мультимедийных центрах. Помимо широких возможностей для просмотра фильмов, телевидения, прослушивания музыки, работы с цифровыми изображениями и играми, компьютеры, построенные в соответствии с концепцией Viiv, должны отличаться "одомашненным" дизайном, позволяющим органично вписать их в дизайн жилища, а также низким уровнем шума при достаточной производительности.

Для того, чтобы система могла носить логотип Intel Viiv, она должна в обязательном порядке иметь следующий набор комплектующих:

  • двухъядерный CPU Intel семейства Pentium D, Pentium Extreme Edition, или Intel Core 2 Duo;
  • материнскую плату на базе чипсета Intel 975, 965 или 945, поддерживающего вышеперечисленные процессоры, с соответствующей версией южного моста ICH7DH или ICH8DH (специальные версии для Digital Home);
  • сетевой контроллер Ethernet производства Intel (Pro/1000 PM или Pro/100 VE/VM, наличие модуля беспроводной связи не обязательно);
  • кодек стандарта Intel High Definition Audio и набор соответствующих аудиовыходов - 6 RCA-разъемов или один цифровой SPD/F;
  • жесткие диски SATA с поддержкой NCQ;
  • драйвер Intel Quick Resume Technology, обеспечивающие практически мгновенное включение/выключение ПК (как обычного бытового устройства);
  • операционная система Windows XP Media Center Edition с Update Rollup 2;
  • набор ПО Intel Viiv Media Server, позволяющего осуществлять поиск и каталогизацию медиафайлов в Сети, которое, по задумке самой Intel, способно заметно облегчить жизнь обычному пользователю.

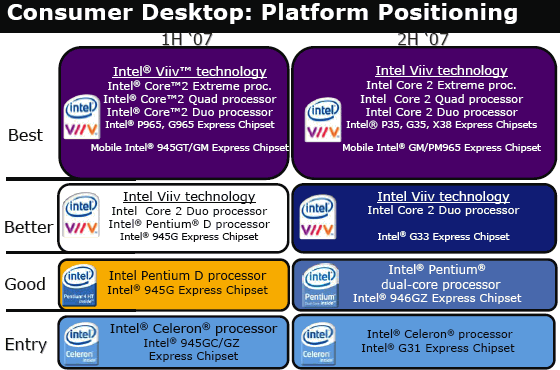

    Платформа Intel Viiv

    Пульт дистанционного управления, хотя и не является обязательным атрибутом платформы Viiv, тем не менее, достаточно давно используется в мультимедийных системах и, без сомнения, будет востребован и в новой платформе Intel.

Платформа AMD Quad FX - что это?

Платформа Quad FX (старое название - 4x4) является своеобразным ответом компании AMD на появление четырехъядерных процессоров Intel Kentsfield и позиционируется производителем как решение для пользователей-энтузиастов, стремящихся к достижению максимальной производительности своих систем не взирая на цену.

AMD Quad FX, основанная на архитектуре DSDC (Dual Socket Direct Connect) представляет собой двухпроцессорную материнскую плату, предназначенную для установки в одну систему пары двухъядерных процессоров семейства Athlon 64 FX-7х (90 нм ядро Windsor) в исполнении Socket F, что дает возможность одновременного исполнения четырех вычислительных потоков. В платформе Quad FX используется специализированный чипсет NVIDIA nForce 680a SLI, поддерживающий две графические шины PCI Express x16 и две шины PCI Express x8. Таким образом, в системе может быть установлено до 4 видеокарт NVIDIA в конфигурациях Quad SLI или SLI (в последнем случае свободные слоты могут быть использованы для ускорителей физики).

Дальнейшее развитие идей, заложенных в платформе Quad FX, компания AMD связывает с платформой нового поколения, известной под условным названием FASN8 (от слова "fascinate", что в переводе с английского означает "очаровывать"). В ней, в отличие от Quad FX, будут использоваться компоненты только собственного производства AMD - четырехъядерные процессоры Phenom FX, видеокарты семейства Radeon HD 2ххх и соответствующие чипсеты. Поскольку в такой "очаровательной" системе будет работать сразу два четырехъядерных процессора, то общее число задействованных ядер достигнет восьми.

Источник: 3dnews.ru
