Типы памяти NAND: SLC, MLC и TLC при выборе SSD

Напечатать страницу


Введение

Производительность и срок службы SSD в первую очередь зависят от флэш-памяти NAND и контроллера с прошивкой. Они являются основными составляющими цены накопителя, и при покупке логично обращать внимание именно на эти компоненты. Сегодня мы поговорим о NAND.

Тонкости технологического процесса производства флэш-памяти вы при желании найдете на сайтах, специализирующихся на обзорах SSD. Моя же статья ориентирована на более широкий круг читателей и преследует две цели:

  1. Приоткрыть завесу над невнятными спецификациями, опубликованными на сайтах производителей SSD и магазинов.
  2. Снять вопросы, которые могут у вас возникнуть при изучении технических характеристик памяти разных накопителей и чтения обзоров, написанных для «железных» гиков.

Для начала я проиллюстрирую проблему картинками.

Что указывают в характеристиках SSD

Технические характеристики NAND, публикуемые на официальных сайтах производителей и в сетевых магазинах, далеко не всегда содержат подробную информацию. Более того, терминология сильно варьируется, и я подобрал для вас данные о пяти различных накопителях.

Вам что-нибудь говорит эта картинка?

ехнические характеристики NAND

Ок, допустим, Яндекс.Маркет — не самый надежный источник информации. Обратимся к сайтам производителей — так легче стало?

Технические характеристики NAND

Может быть, так будет понятнее?

Технические характеристики NAND

А если так?

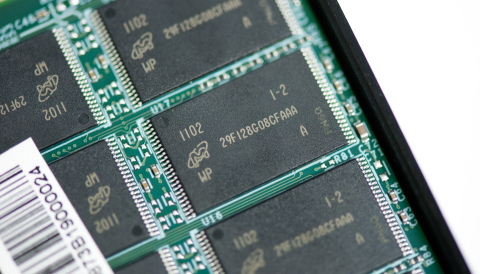

Nand, Micron MLC

Или все-таки лучше так?

Components

Между тем, во всех этих накопителях установлена одинаковая память! В это трудно поверить, особенно глядя на две последних картинки, не правда ли? Дочитав запись до конца, вы не только в этом убедитесь, но и будете читать подобные характеристики как открытую книгу.

Производители памяти NAND

Производителей флэш-памяти намного меньше, чем компаний, продающих SSD под своими брендами. В большинстве накопителей сейчас установлена память от:

  • Intel/Micron
  • Hynix
  • Samsung
  • Toshiba/SanDisk

Intel и Micron не случайно делят одно место в списке. Они производят NAND по одинаковым технологиям в рамках совместного предприятия IMFT.

Технические характеристики NAND

На ведущем заводе в американском штате Юта одна и та же память выпускается под марками этих двух компаний почти в равных пропорциях. С конвейера завода в Сингапуре, который сейчас контролирует Micron, память может сходить также и под маркой ее дочерней компании SpecTek.

Все производители SSD покупают NAND у вышеперечисленных компаний, поэтому в разных накопителях может стоять фактически одинаковая память, даже если ее марка отличается.

Казалось бы, при таком раскладе с памятью все должно быть просто. Однако существует несколько типов NAND, которые в свою очередь подразделяются по разным параметрам, внося путаницу.

Типы памяти NAND: SLC, MLC и TLC

Это три разных типа NAND, главным технологическим отличием между которыми является количество битов, хранящихся в ячейке памяти.

SLC является самой старой из трех технологий, и вы вряд ли найдете современный SSD с такой NAND. На борту большинства накопителей сейчас MLC, а TLC – это новое слово на рынке памяти для твердотельных накопителей.

характеристики NAND

Вообще, TLC давно используется в USB-флэшках, где выносливость памяти не имеет практического значения. Новые технологические процессы позволяют снизить стоимость гигабайта TLC NAND для SSD, обеспечивая приемлемое быстродействие и срок службы, в чем логично заинтересованы все производители.

Занятно, что пока широкая публика обеспокоена ограниченным количеством циклов перезаписи SSD, по мере развития технологий NAND этот параметр только снижается!

В первой записи серии мы подсчитывали ресурс накопителя с MLC NAND, и если просто поделить его на три, картина получится не самой радужной. Но это вовсе не значит, что от TLC надо бежать, как черт от ладана.

Во-первых, в моих прикидках за основу был взят заоблачный мультипликатор увеличения объема записи 10х, который на практике в разы ниже. Профильные сайты нередко оценивают его в 2-3х, и даже еще меньше для контроллеров SandForce, применяющих сжатие данных при записи.

Во-вторых, дело не только в количестве циклов перезаписи и мультипликаторе. В контроллер могут закладываться технологии, призванные снизить физическую нагрузку на ячейки памяти при чтении и записи путем адаптации к подаваемому напряжению.

Объемы производства TLC NAND для SSD пока невелики, поэтому неудивительно, что первая ласточка прилетела от компании, имеющей свое производство памяти.

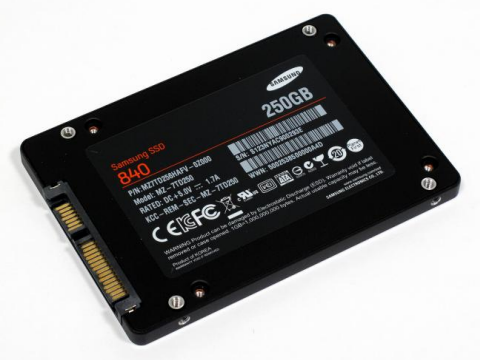

Судя по обзорам и тестам, Samsung 840 неплохо проявил себя, особенно на фоне накопителей с MLC предыдущего поколения.

HDD 250GB

Кстати, этот накопитель характеризует большая резервная область, призванная продлить срок службы TLC. Королем же производительности в 2012 году стал Samsung 840 Pro с 21nm Toggle Mode MLC на борту.

Интерфейсы MLC NAND: ONFi и Toggle Mode

Сейчас на рынке преобладают накопители с памятью MLC, но и эта память делится на два типа в соответствии с используемым интерфейсом.

ONFi (Open NAND Flash Interface) – это альянс производителей флэш-памяти, выпускающейся по единому стандарту. Обратите внимание на присутствие там Intel и Micron, равно как и на отсутствие Samsung с Toshiba. Последняя пара выпускает память с интерфейсом Toggle Mode.

Пропускная способность памяти

Примечание. Пропускная способность указана для каждого канала NAND.

В начале 2013 года можно купить накопители с памятью ONFi 1.0 и 2.x, а также Toggle Mode 1.0.

Память MLC NAND: асинхронная ONFi 1.0 против синхронной ONFi 2.х

Несмотря на то, что память с пропускной способностью до 200MB/s выпускается уже какое-то время, Intel и Micron не спешат отказываться от выпуска более старой и медленной памяти. Дело в том, что она дешевле, и это позволяет производителям SSD позиционировать накопители в разные сегменты рынка.

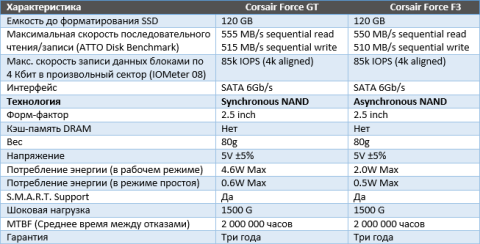

Давайте возьмем для примера спецификации двух твердотельных накопителей Corsair в том виде, как они опубликованы на сайте.

Характеристика

Все числовые показатели у них практически идентичны, разве что первый на йоту побыстрее и потребляет побольше энергии. На сайте не указано, но у этих накопителей еще и одинаковый контроллер SandForce-2281 (на что также намекает емкость 120 Гб).

В обоих накопителях установлена память Intel-Micron 25nm MLC NAND. Но в таблице выделено главное отличие: у первого накопителя эта память синхронная, а второго – aсинхронная!

Несмотря на минимальное различие в паспортных характеристиках быстродействия, накопитель с синхронной памятью превосходит коллегу почти во всех аспектах бенчмарков (в таблице по ссылке не отображается название Force GT, но это он).

Как видите, производители не выставляют напоказ ключевые отличия между линейками накопителей, однако это можно понять по цене. SSD с асинхронной памятью продаются немного дешевле, поскольку ее стоимость ниже, чем у синхронной. Зачастую индикатором может служить маркетинговое позиционирование на сайте (более производительные накопители стоят выше в списке).

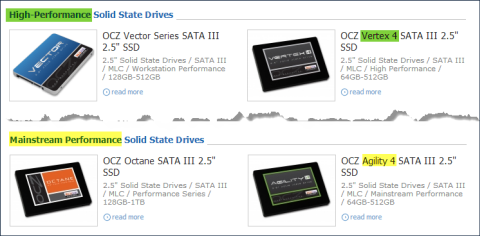

каталог накопителей

В серии Vertex 4 используется синхронная память Intel Micron 25nm MLC, а в Agility 4 — асинхронная.

Память MLC NAND: 2.х

Буква “x” обобщает различные этапы второй версии спецификаций ONFi. В 2012 году большинство накопителей снабжалось памятью MLC, изготовленной в рамках технологического процесса 25nm по спецификациям ONFi 2.1.

Впрочем, в конце года на рынке появился накопитель Intel 335 с памятью Intel 20nm MLC NAND, что соответствовало уже спецификациям ONFi 2.3. Переход на новый технологический процесс не приносит дивидендов в быстродействии, поскольку пропускная способность интерфейса все так же ограничена 200MB/s.

В спецификации ONFi 2.3 заложена поддержка протокола EZ-NAND, призванного улучшить коррекцию ошибок (ECC), уровень которых растет по мере уменьшения размера ячеек памяти. Однако для этого в NAND должен быть встроен отдельный контроллер. В Intel 335 он отсутствует, поэтому данную модель можно считать «переходной».

Более того, меньший размер ячеек памяти 20nm породил сомнения в выносливости NAND, произведенной по этой технологии!

Intel оценивает ее идентично 25nm NAND — в 3 000 циклов перезаписи. Однако гарантийный срок составляет лишь 3 года, в отличие от 5-летней гарантии на Intel 520 при тех же объемах записи в 20GB в день.

Так или иначе, поскольку Intel и Micron переходят на 20nm процесс, логично ожидать в 2013 году появления накопителей с такой памятью под различными брендами.

Память MLC NAND: Toggle Mode 2.0 против синхронной ONFi 2.x

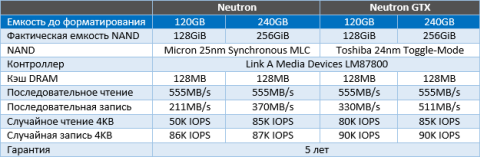

Некоторые производители SSD ставят в разные линейки продуктов память с различными интерфейсами. Хорошим примером служит тот же Corsair, но теперь с серией Neutron (в таблице приведены характеристики быстродействия, заявленные производителем)

Характеристика накопителей, сравнение

Как видите, при прочих равных память Toggle Mode на бумаге выглядит побыстрее ONFi 2.x в последовательной записи и случайном чтении. В принципе, бенчмарки это подтвердили, но все же посмотрите их самостоятельно (например, AnandTech 120Gb, 240Gb).

Как определить конкретный тип памяти в SSD

Вне зависимости от того, приобрели вы твердотельный накопитель или только планируете покупку, после прочтения этой записи у вас может возникнуть вопрос, вынесенный в подзаголовок.

Ни одна программа тип памяти не показывает. Эту информацию можно найти в обзорах накопителей, но есть и более короткий путь, особенно когда нужно сравнить между собой несколько кандидатов на покупку.

На специализированных сайтах можно найти базы данных по SSD, и вот вам пример.

Я без проблем нашел там характеристики памяти своих накопителей, за исключением SanDisk P4 (mSATA), установленного в планшете.

В каких SSD установлена самая лучшая память

Давайте сначала пройдемся по основным пунктам статьи:

  • производителей NAND можно пересчитать по пальцам одной руки
  • в современных твердотельных накопителях используется два типа NAND: MLC и TLC, только набирающая обороты
  • MLC NAND различается интерфейсами: ONFi (Intel, Micron) и Toggle Mode (Samsung, Toshiba)
  • ONFi MLC NAND делится на асинхронную (дешевле и медленнее) и синхронную (дороже и быстрее)
  • производители SSD используют память разных интерфейсов и типов, создавая разнообразный модельный ряд на любой кошелек
  • официальные спецификации редко содержат конкретную информацию, но базы данных SSD позволяют точно определить тип NAND

Конечно, в таком зоопарке не может быть однозначного ответа на вопрос, вынесенный в подзаголовок. Вне зависимости от бренда накопителя, NAND соответствует заявленным спецификациям, иначе ОЕМ-производителям нет смысла ее покупать (они дают на SSD свою гарантию).

Однако… представьте, что лето вас порадовало небывалым урожаем земляники на даче!

Она вся сочная и сладкая, но вам просто не съесть столько, поэтому вы решили продать часть собранных ягод.

Самую лучшую землянику вы оставите себе или выставите на продажу? :)

Можно предположить, что производители NAND устанавливают самую лучшую память в свои накопители. Учитывая ограниченное количество компаний, выпускающих NAND, список производителей SSD получается еще короче:

  • Crucial (подразделение Micron)
  • Intel
  • Samsung

Опять же, это лишь предположение, не подкрепленное достоверными фактами. Но разве вы поступили бы иначе на месте этих компаний?
