Как отличить хороший блок питания от дешевой китайской поделки

Напечатать страницу

Сергей Леонов

Несколько дней назад получил письмо от представителя компании AMD. Позволю себе процитировать. "Вы подтвердили то, о чем мы давно говорим, и... постепенно сборщики начинают с удивлением обнаруживать, что под двухпроцессорную платформу, нагруженную дисками, часто достаточно 300W блока питания с нормальными токами. А когда мы показываем системы на 150W блоках питания, люди нам не верят". Зря не верят, вопрос только в том, какая единица измерения имеется в виду, ≈ ватт системы СИ или китайский.

Письмо представителя AMD касалось в основном сравнения энергопотребления P4 и Athlon, однако к этому вопросу я надеюсь вернуться в ближайшее время, а на сей раз закончим, наконец, с источниками питания. "Китайский ватт" -единица нестандартная и общепринятому ватту не равная. Употребляя здесь слово "китайский", я имею в виду не страну происхождения - в Китае собирается много нормальной электроники, но много и дешевых подделок.

Как определить завышенность "китайского ватта"? Увы, по внешнему виду, скорее всего, никак. Разве что вы хорошо знаете блоки питания конкретной марки и уверены в них (или, наоборот, не уверены). Пожалуй, единственный признак ≈ маркировка проводов. В прошлый раз я упоминал, что провода 12-вольтового и 5-вольтового питания типоразмера 20AWG нагружены практически до предела, и в блоках мощностью больше 200 Вт должны применяться силовые провода 18AWG (черный, красный, желтый, оранжевый).

Если вскрыть корпус блока питания (на котором обычно написано "No user serviceable parts inside"-но если уж вы туда полезли, должны понимать, для чего), можно найти много интересного.

Во-первых, обратите внимание на габариты силового трансформатора и тороидального "выравнивающего" дросселя. Чем больше размеры сердечников, тем больше запас по токам насыщения. Для трансформатора попадание в насыщение чревато резким падением КПД и вероятностью выхода из строя высоковольтных ключей, для дросселя - сильным разбросом напряжений в основных каналах. На фото 1 - трансформатор нормального блока питания, на фото 2 - трансформатор откровенного китайца (монетка положена для сравнения размеров).

трансформатор нормального блока питания
Фото 1.

трансформатор откровенного китайца
Фото 2.

Во-вторых, явный признак китайца - отсутствие на плате элементов, которые предусмотрены конструкцией, в частности дросселей выходных фильтров (фото 3 - нормальные дроссели, фото 4 - заменяющие их перемычки), фильтра и варисторов на входе (фото 5).

нормальные дроссели
Фото 3.

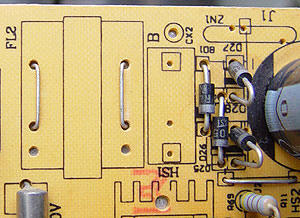

заменяющие их перемычки)
Фото 4.

фильтра и варисторов на входе
Фото 5.

Кое о чем может сказать и номинал накопительных высоковольтных конденсаторов (на фото 6 нормальный блок, на фото 7 - китаец ). За половину периода сетевой частоты напряжение на конденсаторах падает на величину, определяемую емкостью этих конденсаторов и мощностью нагрузки. Например, для указанного на многих блоках значения 235 Вт при емкости конденсаторов 470 мкФ "провалы" составят около 30 В, а для 330 мкФ - 50 В (провал в 60-70 вольт может вызвать кратковременный срыв нормальной работы преобразователя или уход в режим защиты от перегрузки).

номинал накопительных высоковольтных конденсаторов
Фото 6.

номинал накопительных высоковольтных конденсаторов
Фото 7.

"Встреча по одежке" в данном случае соответствует действительности: на фото 8 и 9 приведены осциллограммы напряжения +5 В на выходе нормального блока питания и китайца (одно деление на экране осциллографа соответствует напряжению 10 мВ) при работе в реальных условиях. Как видите, у китайца, кроме почти вчетверо больших против нормального блока скачков напряжения, имеется еще и неотфильтрованный высокочастотный шум.

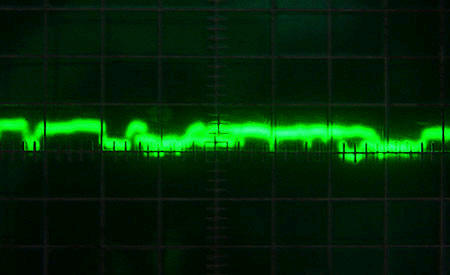

осциллограммы напряжения
Фото 8.

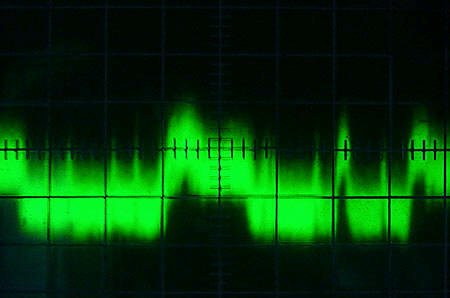

неотфильтрованный высокочастотный шум.
Фото 9.

Косвенно можно оценить источник питания и по разбросу напряжений в каналах, имеющих общую регулировку. Во всех типовых блоках питания применяется общая регулировка каналов +3,3, +5, +12 и -12 вольт (-5 вольт обычно получают отдельным линейным стабилизатором из -12 вольт, и это напряжение - не показатель для оценки качества блока). Поставьте штатный системный монитор от вашей материнской платы (программка, которая показывает температуру, скорости вращения вентиляторов и напряжения питания). Основные элементы, влияющие на разброс напряжений в каналах, - опять же трансформатор и дроссель. Если по 12-вольтовому каналу для обоих блоков монитор показал значения 12,1-12,2 В, то отклонение в 5-вольтовом канале (мой компьютер собран на базе AMD Athlon, и основное потребление именно по цепи 5 В) оказалось значительным: для нормального блока - 4,89 В, для китайца - 4,65 В. Для систем на базе P4 все наоборот: завышенное напряжение 5-вольтового канала и заниженное - 12-вольтового.

А теперь самое главное: приведенные фото и осциллограммы сняты с блоков, на этикетках которых написано "200W" для нормального и "235W"- для китайца . Какая цифра соответствует действительности, думаю, объяснять не надо.
