Интерфейсы видеокарт

Вопрос: Какие типы интерфейсов существуют для видеокарт?
Ответ: Стандартным интерфейсом для подключения видеокарт в настоящее время является шина PCI-Express 1.1 (PCIe или PCI-E). Последовательная передача данных в режиме "точка-точка", примененная в PCI-E, обеспечивает возможность ее масштабирования (в спецификациях описываются реализации PCI-Express 1x, 2x, 4x, 8x, 16x и 32x). Как правило, в качестве видеоинтерфейса используется вариант PCI-E 16x, обеспечивающий пропускную способность 4 Гб/с в каждом направлении, хотя изредка встречаются реализации PCI-E 8x (в основном в усеченных SLI- или CrossFire-решениях) и даже PCI-E 4x (в частности, так называемый PCI-Express Lite, реализованный на некоторых материнских платах ECS). При этом следует отметить, что во всех случаях, для установки видеокарт используется единый слот PCI-E 16x, а в усеченных версиях к нему подводится меньшее количество линий PCI-E.

В ближайшей перспективе ожидается массовое внедрение новой спецификации PCI-Express 2.0 с увеличенной вдвое пропускной способностью (что в случае PCI-E 16x дает 8 Гб/с в каждом направлении). При этом PCIe 2.0 совместим с PCIe 1.1, то есть старые видеокарты будут нормально работать в новых системных платах, появление которых ожидается уже в 2007 году. Кроме того, спецификация PCI-Express 2.0 расширяет возможности энергоснабжения до 300 Вт на видеокарту, для чего на видеокартах вводится новый 2 x 4-штырьковый разъем питания.

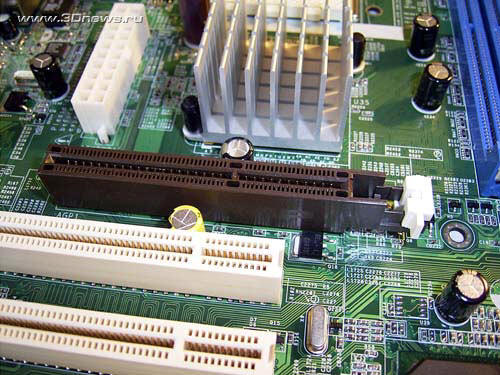

Устаревший, но еще широко используемый видеоинтерфейс AGP (Accelerated Graphics Port - видео порт с повышенной скоростью передачи данных), основан на параллельной 32-битной шине PCI. В отличие от прототипа, она предоставляет прямую связь между центральным процессором и видеочипом, а также более высокую тактовую частоту (66 МГц вместо 32 МГц), упрощенные протоколы передачи данных и другие.

Существует несколько вариантов шины AGP, отличающихся по пропускной способности:

• AGP 1х - 266 Мб/с;
• AGP 2х - 533 Мб/с;
• AGP 4х -1,07 Гб/с;
• AGP 8х - 2,1 Гб/с.

Понятно, что чем выше пропускная способность графического интерфейса, тем лучше. Но в настоящее время разница в пропускной способности интерфейсов AGP и PCI-E 1.1 (не говоря о PCI-E 2.0) если и влияет на производительность видеосистемы, то не слишком, так что главное преимущество PCI-Express не в его высокой производительности, а в возможности масштабирования, позволяющей устанавливать в компьютер две, три и даже четыре видеокарты.

Вопрос: Какое питание видеокарты получают по видеоинтерфейсу?
Ответ: По стандарту AGP, потребляемый ток видеосистемы может достигать до 6 А по напряжению 3,3 В, до 2 А по 5 В и до 1 А по напряжению 12 В. Несложно подсчитать, что в итоге мы имеем до 42 Вт отдаваемой мощности. Более современный стандарт PCI-Express обеспечивает гораздо большую мощность питания: по шине питания 3,3 В потребляемый ток видеосистемы может достигать 3 А и до 5,5 А по 12 В, то есть всего до 76 Вт отдаваемой видеокарте мощности. Однако некоторым современным видеокартам и этого мало, поэтому на них могут устанавливаться один или два дополнительных 6-контактных разъема PCI-Express, каждый из которых способен обеспечить ток до 6 А по шине 12 В - всего до 72 или 144 Вт дополнительной мощности. Таким образом, интерфейс PCI-Express 1.1 способен обеспечить питание видеокарт, потребляющих до 220 Вт электроэнергии.

Вопрос: Что такое SLI?

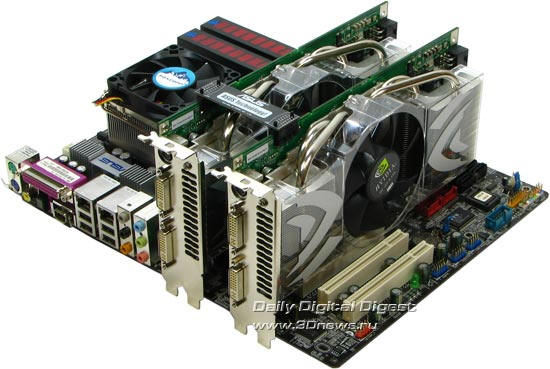

Ответ: SLI (Scalable Link Interface - масштабируемый объединительный интерфейс) - программно-аппаратная технология NVIDIA, обеспечивающая установку и совместную работу двух видеокарт в режиме Multi-GPU Rendering. Нагрузка между ними распределяется динамически, что позволяет значительно увеличить производительность видеосистемы и получить высокое качество отображения трехмерной графики.

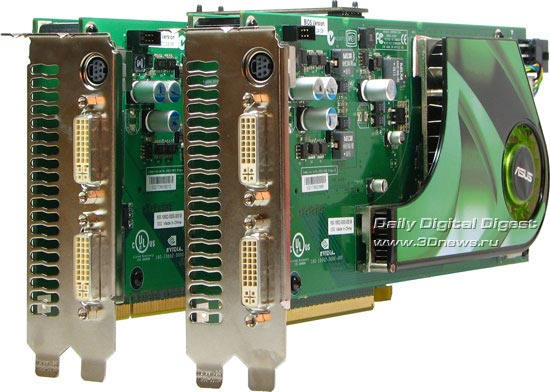

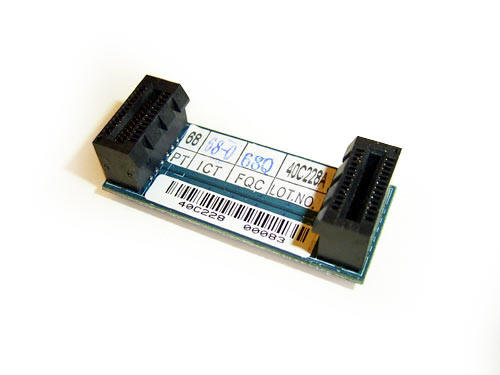

Для нормальной работы видеокарт в SLI-режиме, необходима материнская плата (пока только на чипсетах NVIDIA) с двумя графическими слотами, допускающими установку видеокарт с интерфейсом PCI-Express (NVIDIA GeForce 6x00 и более новых, причем обе видеокарты должны быть построены на одинаковых GPU). Для обмена информацией между ними, чаще всего используется специальный SLI- коннектор, хотя в отдельных случаях возможна связь через интерфейс PCI-E.

Во многих случаях использование SLI дает увеличение производительности 3D-приложений, хотя радикальное увеличение наблюдается в основном в играх, специально оптимизированных под эту технологию.

Вопрос: Что такое CrossFire?

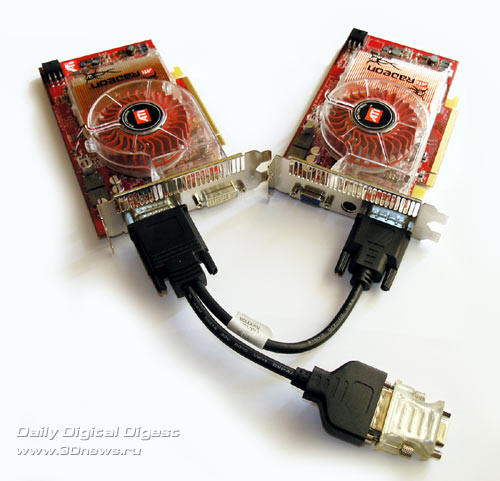

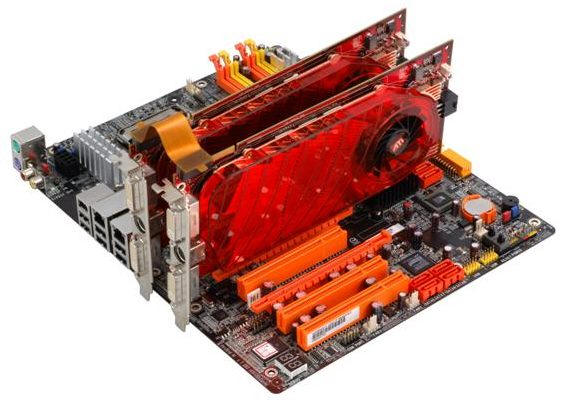

Ответ: CrossFire является ответом компании ATI на инновацию NVIDIA SLI и также позволяет использовать две видеокарты для увеличения производительности видеосистемы.

Подробнее о технологии CrossFire можно прочитать в статье "ATI CrossFire: "перекрестный огонь" с двух платформ".

Вопрос: Какие внешние разъемы бывают на видеокартах?
Ответ: Для подключения внешних видеоустройств на видеокартах, могут использоваться аналоговые интерфейсы VGA, RCA, S-Video и цифровые - DVI и HDMI:

• до последнего времени основным интерфейсом для вывода изображения на ЭЛТ и ЖК-мониторы являлся аналоговый VGA-выход (15-контактный разъем D-Sub);
• аналоговый разъем S-Video (или S-VHS) применяется в основном для вывода компьютерного изображения на бытовые телевизоры и другую домашнюю видеотехнику. Существенным недостатком этого интерфейса является то, что в современных видеокартах могут использоваться несколько вариантов разъема S-Video, с разным количеством контактов и не всегда совместимых друг с другом;
• современные ЖК-мониторы, проекторы, телевизоры и плазменные панели могут подключаться к видеокартам по цифровому видеоинтерфейсу DVI (Digital Visual Interface). За счет того, что видеосигнал передается напрямую с видеокарты без двойного цифро/аналогового преобразования, DVI обеспечивает неискаженную передачу изображения, особенно заметную в высоких разрешениях. Интерфейс DVI может быть как исключительно цифровой DVI-D, так и комбинированный DVI-I, в котором наряду с цифровыми линиями имеются и аналоговые (VGA). Монитор с аналоговым VGA-разъемом подключается к DVI-I через специальный переходник;
• разновидностью DVI является интерфейс Dual-Link DVI, обеспечивающий поддержку высокого разрешения (выше 1920 х 1200) по цифровому выходу DVI. Физически Dual-Link DVI является объединением двух отдельных каналов DVI в одном кабеле, что удваивает его пропускную способность;

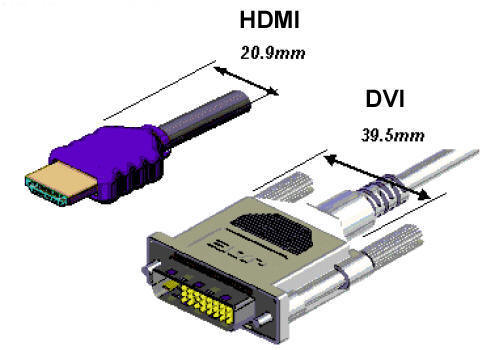

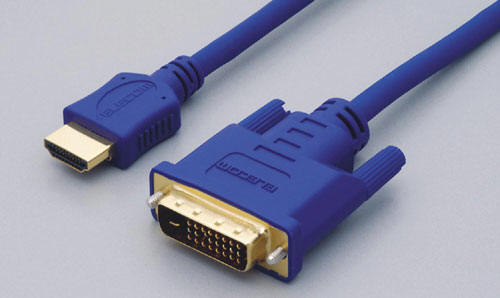

• мультимедийный интерфейс HDMI (High Definition Multimedia Interface) присутствует в некоторых новых видеокартах, телевизорах и других домашних мультимедийных устройствах. Главная особенность HDMI - возможность передавать по одному кабелю на расстояние до 10 м наряду с цифровым видеосигналом еще и аудио без потери качества. Благодаря этому количество соединительных проводов (настоящий бич современных мультимедийных систем) существенно уменьшается.
